Jak správně vybrat nosné vidlice

Nejsou Vám jasná označení vidlic a nevíte si rady s výběrem těch pravých pro Váš vysokozdvižný vozík? Poradíme Vám.

Pro správnou specifikaci nosných vidlic jsou stěžejní tyto hodnoty:

ISO nosné vidlice, l

a rozměry nosné vidlice:
    šířka, š
    výška (průřez), v
    délka (ložná plocha), d

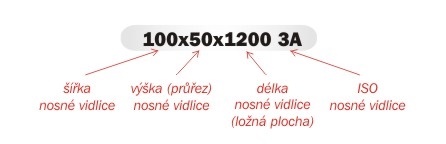

Z objednacího čísla vidlice můžeme vyčíst všechny tyto důležité informace:

Image 1

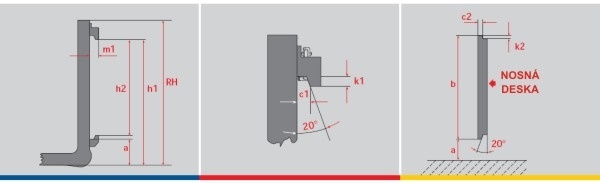

ISO nosné vidlice udává nosnost, rozměry nosné desky a vzdálenost spodní patky vidlice:

Image 2

Vysvětlivky: m1 - vzdálenost horní patky; h1 - vzdálenost horní patky od podlahy; h2 - vzádlenost mezi patkami; RH - celková výška nosné vidlice; a - vzdálenost spodní patky vidlice; c1 - úhel horní patky; k1 - výška zubu horní patky; c2 - šířka desky; b - výška nosné desky; k2 - výška zubu nosné desky

Parametry nosných vidlic dle ISO udává následující tabulka:

Image 3

Nosnost nejvíce prodávaných vidlic

Rozměr vidlice
[mm]
Nosnost
[kg/mm]
ISO
80x40 2000/500 2
100x40 2500/500 2
100x45 3000/500 2
100x45 3000/500 3
100x50 3500/500 3
125x45 4000/500 3
120x50 4500/500 3
125x50 5000/500 3
150x50 5800/500 3
150x50 5800/500 4
150x60 7000/600 4
150x70 9000/600 4

Leták ke stažení - nosné vidlice (1,18 MB)
